Dalgıç Pompalar Endüstriyel Uygulamalar Su Temini

Paslanmaz Çelik Dalgıç Pompalar

Genel
Ürünler

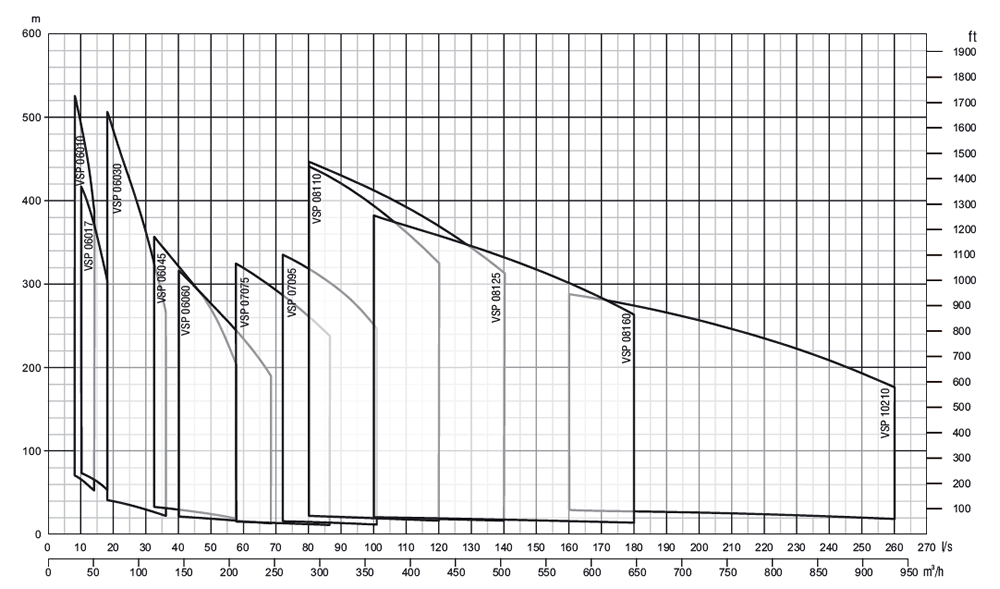

Genel Performans
Parçalar ve Malzemeler
Diğer Bilgiler

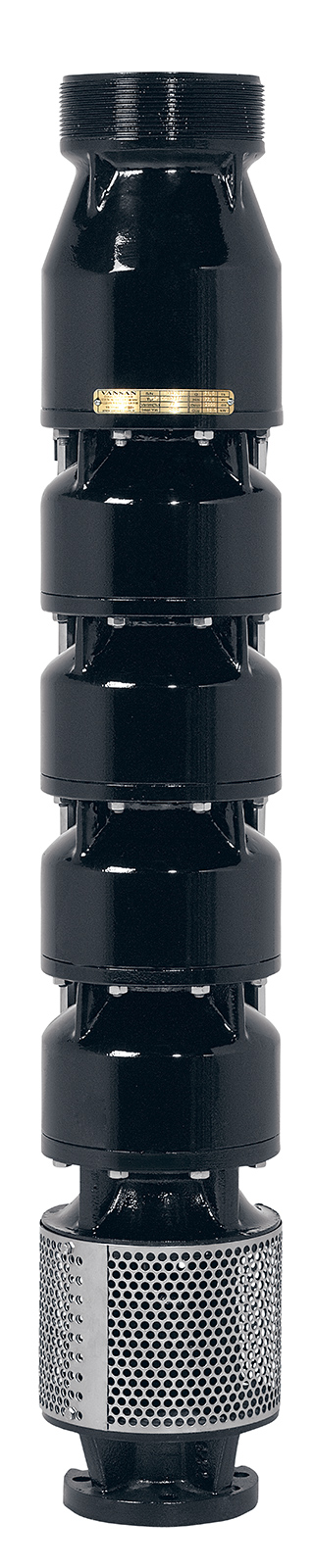

VSP / VRP – VANSAN PİK DÖKÜM DALGIÇ POMPALAR (6”-7”-8”-10”)

Yüksek Vansan mühendisliğinin bir ürünü olan Vansan Derinkuyu Paslanmaz Çelik Dalgıç Pompaları, yüksek verim sağlayarak daha az enerji ile daha fazla iş üretmek üzere tasarlanmıştır. Üstün malzeme ve üretim özellikleriyle uzun ömür ve istikrarlı bir performans sergiler. Güvenilir tasarımı ile ömür boyu maliyeti düşürür (life cycle cost), ekonomik çalışır.

Teknik Özellikler

Maksimum kapasite 290 m³/saat
Maksimum basma yüksekliği 700 metre
Kabul edilebilir max. kum miktarı 50g /m³

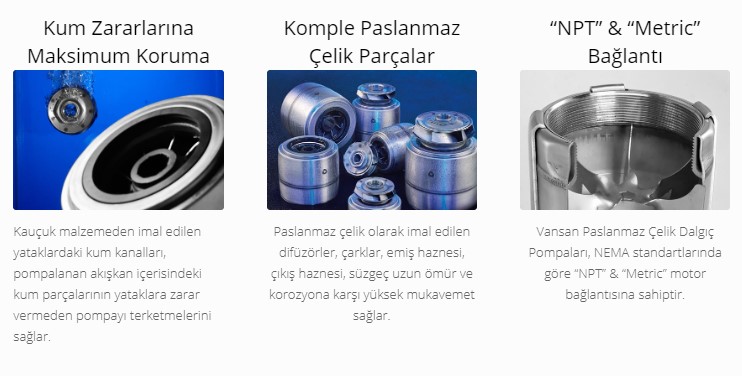

Komple paslanmaz çelik imal
NEMA standartlarında motor bağlantısı
Uzun ömürlü ve yüksek verimli

Dalgıç Pompa Genel Özellikler

Uzun ömür
Yüksek verim
Yüksek dayanıklılık ve kolay montaj
Kolay servis imkanı
NEMA standartlarında motor bağlantısı
Aşınmaya dayanıklı su ile yağlamalı yataklar
Suyun geri kaçmasını engelleyen çekvalf

Bazı Kullanım Alanları

Derinkuyu sondajlardan basınçlı su temini
Tarımsal alanlara su temini
Endüstriyel uygulamalarda
Basınç artırma

Ürünleri İndirmek İçin Tıklayın

NO	PARÇA ADI	MALZEME
1	Emiş Haznesi	Paslanmaz Çelik (AISI 304L)
2	Filtre	Paslanmaz Çelik (AISI 304L)
3	Emiş Haznesi Aşınma Bileziği	Bronze (ASTM B145-4A)
4	Pompa Mili	Paslanmaz Çelik (AISI 431)
5	Çark Tespit Burcu	Paslanmaz Çelik (AISI 304)
6	Çark Aşınma Bileziği	Paslanmaz Çelik (AISI 304L)
7	Çark	Paslanmaz Çelik (AISI 304L)
8	Up-thrust Somunu	Paslanmaz Çelik (AISI 304)
9	Up-thrust Burcu	Bronz (ASTM B145-4A)
10	Difüzör	Paslanmaz Çelik (AISI 304L)
11	Difüzör Aşınma Bileziği	Kauçuk
12	Çark Tespit Somunu	Kauçuk
13	Mil Yataklama Lastiği	Paslanmaz Çelik (AISI 304L)
14	Son Çanak Burcu	Bronz (ASTM B145-4A)
15	Klepe	Paslanmaz Çelik (AISI 304L)
16	Çıkış Haznesi	Paslanmaz Çelik (AISI 304L)
17	Gerdirme Laması	Paslanmaz Çelik (AISI 304L)
18	Kablo Koruma Sacı	Paslanmaz Çelik (AISI 304L)
19	Gerdirme Laması Somunu	Paslanmaz Çelik (AISI 304)
20	Gerdirme Laması Saplaması	Paslanmaz Çelik (AISI 316)
21	Etiket	Paslanmaz Çelik (AISI 304L)
22	Kaplin	Paslanmaz Çelik (AISI 431)

NO	PARÇA ADI	MALZEME
1	Emiş Haznesi	Paslanmaz Çelik (AISI 304L)
2	Filtre	Paslanmaz Çelik (AISI 304L)
3	Emiş Haznesi Aşınma Bileziği	Kauçuk
4	Pompa Mili	Paslanmaz Çelik (AISI 431)
5	Çark Tespit Burcu	Paslanmaz Çelik (AISI 304)
6	Çark Aşınma Bileziği	Paslanmaz Çelik (AISI 304L)
7	Çark	Paslanmaz Çelik (AISI 304L)
8	Up-thrust Burcu	Bronz (ASTM B145-4A)
9	Difüzör	Paslanmaz Çelik (AISI 304L)
10	Difüzör Aşınma Bileziği	Kauçuk
11	Çark Tespit Somunu	Paslanmaz Çelik (AISI 304L)
12	Mil Yataklama Lastiği	Kauçuk
13	Son Çanak Burcu	Bronz (ASTM B145-4A)
14	Çıkış Haznesi	Paslanmaz Çelik (AISI 304L)
14.1	Çıkış Haznesi Borusu	Paslanmaz Çelik (AISI 304L)
14.2	Klepe Yayı	Paslanmaz Çelik (AISI 304L)
14.3	Çıkış Haznesi İç Takım	Paslanmaz Çelik (AISI 304L)
14.4	Klepe	Paslanmaz Çelik (AISI 304L)
14.5	Kauçuk Yatağı Sacı	Paslanmaz Çelik (AISI 304L)
14.6	Çıkış Haznesi Lastiği	Kauçuk
14.7	Çıkış Haznesi Adaptörü	Paslanmaz Çelik (AISI 304L)
15	Kaplin	Paslanmaz Çelik (AISI 431)
16	Gerdirme Laması	Paslanmaz Çelik (AISI 304L)
17	Kablo Koruma Sacı	Paslanmaz Çelik (AISI 304L)
18	Gerdirme Laması Saplaması	Paslanmaz Çelik (AISI 316)
19	Gerdirme Laması Somunu	Paslanmaz Çelik (AISI 304L)
20	Etiket	Paslanmaz Çelik (AISI 304L)

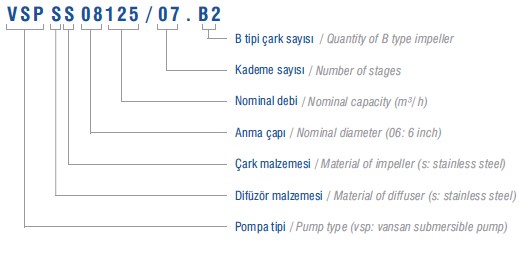

ÜRÜN KODU SİSTEMİ

KABLO ÖLÇÜLERİ / DİREKT

HP	3×1,5	3×2,5	3×4	3×6	3×10	3×16	3×25	3×35	3×50	3×70	3×95
5,5	65	108	172	258	431	689	1.077	1.507	2.153	3.014	4.091
7,5	48	80	129	193	322	515	805	1.127	1.610	2.254	3.059
10	38	64	102	153	256	409	639	894	1.278	1.789	2.428
12,5		52	83	125	209	334	522	730	1.043	1.461	1.982
15		45	72	109	181	289	452	633	904	1.266	1.718
17,5			61	92	153	245	383	536	765	1.071	1.454
20			52	79	131	210	327	458	655	917	1.244
25					106	170	266	372	531	744	1.009
30					90	145	226	316	452	633	859
35					76	122	190	266	380	532	722
40					67	107	168	235	336	470	638
50						89	139	195	279	390	529
60							115	160	229	321	434
70								139	198	278	377
75								131	187	262	356
80								120	172	241	326
90									154	215	292
100									132	192	261
110									127	178	242
125										157	213
150											182
175											155
200
210
225
250

KABLO ÖLÇÜLERİ / YILDIZ – ÜÇGEN

HP	3×1,5	3×2,5	3×4	3×6	3×10	3×16	3×25	3×35	3×50	3×70	3×95
5,5	97	161	258	388	646	1.033	1.615	2.261	3.230	4.521	6.136
7,5	72	121	193	290	483	773	1.207	1.690	2.415	3.381	4.588
10	57	96	153	230	383	613	958	1.342	1.916	2.683	3.641
12,5	47	78	125	188	313	501	783	1.096	1.565	2.191	2.974
15	41	68	109	163	271	434	678	949	1.356	1.899	2.577
17,5	34	57	92	138	230	367	574	803	1.148	1.607	2.181
20	29	49	79	118	196	314	491	688	982	1.375	1.867
25		40	64	96	159	255	398	558	797	1.115	1.514
30			54	81	136	217	339	475	678	949	1.288
35			46	68	114	182	285	399	570	798	1.083
40				60	101	161	252	352	503	705	956
50					84	134	209	293	418	585	794
60					69	110	172	241	344	481	653
70					59	95	149	208	297	416	565
75						90	141	197	281	394	534
80						82	129	180	258	361	490
90						74	115	162	231	323	439
100							103	144	206	289	392
110							95	134	191	267	363
125								118	168	235	319
150								101	144	201	273
175									123	172	233
200										152	207
210										145	196
225
250

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-dokum-dalgic-pompa-1030x792-1.jpg

Dalgıç Pompalar Endüstriyel Uygulamalar Su Temini

Döküm Dalgıç Pompalar

Genel
Ürünler

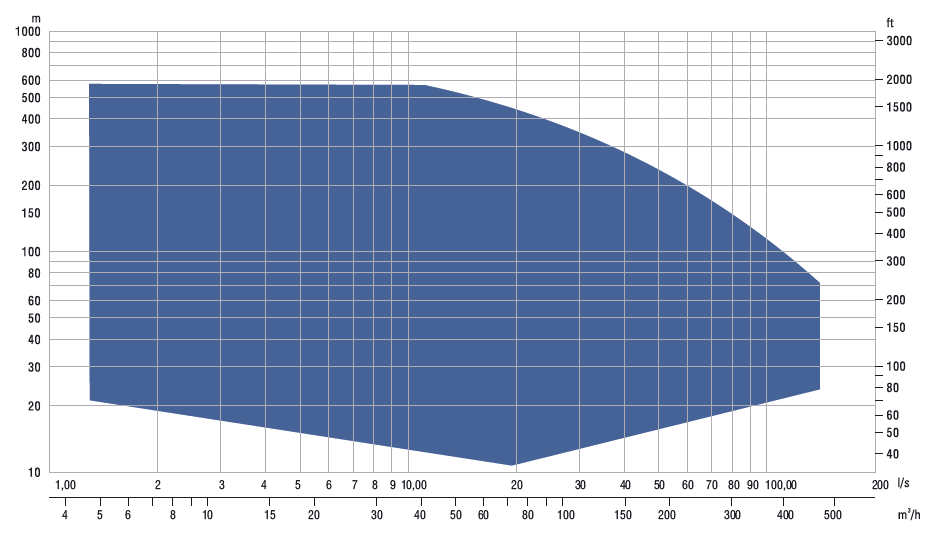

Genel Performans
Parçalar ve Malzemeler
Diğer Bilgiler

VSP / VRP – VANSAN PİK DÖKÜM DALGIÇ POMPALAR (6”-7”-8”-10”)

VSP Derinkuyu Pik Döküm Dalgıç Pompaları, güvenilir Vansan tasarımı ile istikrarlı bir performans sergiler. Dalgıç Pompa dik olarak monte edilebileceği gibi yatık da monte edilebilir. Pompa süzgeci 50g /m³ ten daha büyük kum parçacıklarının girişine de engel olmaktadır. İç parçalarında (ara çanak, çark, pompa mili, kaplin, çark tespit burcu, süzgeç v.b.) tanınan opsiyonel malzeme seçenekleri ile ihtiyaca özel üretimler gerçekleştirilmektedir.

Teknik Özellikler

Maksimum kapasite 500 m³/saat
Maksimum basma yüksekliği 650 metre
Kabul edilebilir max. kum miktarı 50g /m³

Maks. gerilim değişimi 380-415V (+%6-%10)
NEMA standartlarında motor bağlantısı
Uzun ömürlü ve yüksek verimli

Genel Özellikler

Genel Özellikler
Yüksek dayanıklılık ve kolay montaj
Kolay servis imkanı

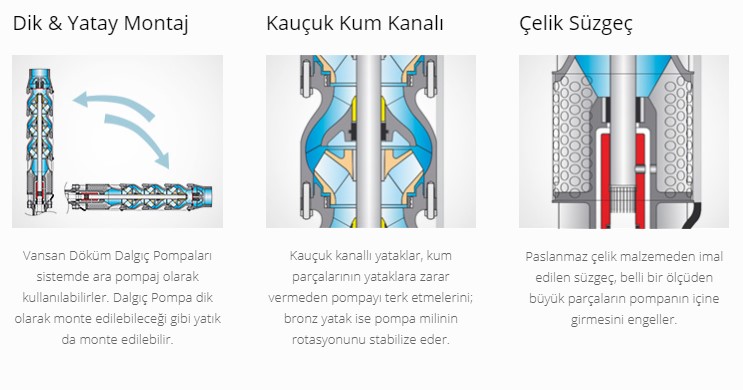

Aşınmaya dayanıklı su ile yağlamalı yataklar
Suyun geri kaçmasını engelleyen çekvalf

Bazı Kullanım Alanları

Derinkuyu sondajlardan basınçlı su temini
Tarımsal alanlara su temini
Endüstriyel uygulamalarda
Basınç artırma

Ürünleri İndirmek İçin Tıklayın

NO	PARÇA ADI	MALZEME
1	Emiş haznesi	Pik döküm (GG 20), Sfero döküm (GGG 40), Bronz (ASTM B145)
2	Emiş haznesi aşınma bileziği	Bronz (ASTM B145)
3	Kaplin O-ringi	–
4	Kaplin	Paslanmaz çelik (ASTM A582)
5	Kaplin kaması	Paslanmaz çelik (ASTM A582)
6	Pompa mili	Paslanmaz çelik (ASTM A582)
7	Burç	Bronz (ASTM B145)
8	Difüzör yatağı	Bronz (ASTM B145)
9	Difüzör	Pik döküm (GG 20), Sfero döküm (GGG 40), Bronz (ASTM B145)
10	Difüzör O-ringi	–
11	Çark Pik döküm (GG 20), Sfero döküm (GGG 40), Bronz (ASTM B145)	Pik döküm (GG 20), Sfero döküm (GGG 40), Bronz (ASTM B145)
12	Çark tespit burcu	Paslanmaz çelik (ASTM A582)
13	Klepe lastiği	–
14	Klepe	Paslanmaz çelik (ASTM A582)
15	Klepe yayı	–
16	Çıkış haznesi	Pik döküm (GG 20), Sfero döküm (GGG 40), Bronz (ASTM B145)
17	Kablo koruma tutturgacı	Paslanmaz çelik (ASTM A582)
18	Kablo koruma	Paslanmaz çelik (ASTM A582

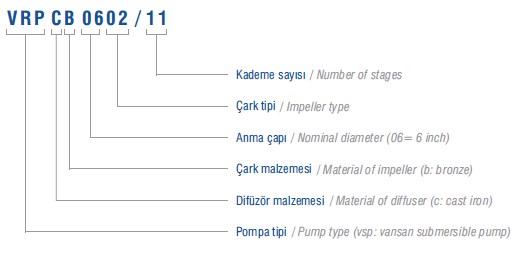

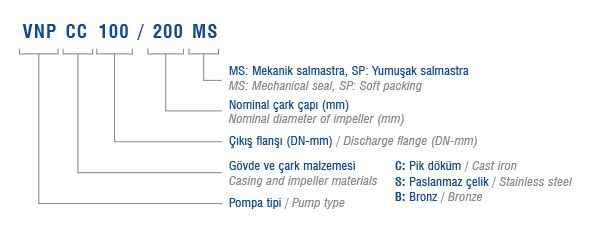

ÜRÜN KODU SİSTEMİ

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-4inch-dalgic-motor-submersible-motors-450x450-3.jpg

Dalgıç Motorlar Endüstriyel Uygulamalar Su Temini

4 İnc Dalgıç Motorlar

Genel
Ürünler
Parçalar ve Malzemeler
Diğer Bilgiler

VSM 4″ DALGIÇ MOTORLAR

Üstün Vansan teknolojisi ile üretilen VSM Yağ Soğutmalı 4 inç Dalgıç Motor, 7,5 kw’a kadar sarılabilen dalgıç motorlardır. Gürültüsüz çalışan, yağ ile yağlamalı, periyodik bakım gerektirmeyen, dayanıklı ve uzun ömürlü motorlardır. VSM Dalgıç Motor kuyu eğiminden etkilenmeden çalışabilir. Dikey ve yatay çalışmaya uygundur. Paslanmaz gövde ve paslanmaz mile sahiptir. Flanş ve mil ucu Nema standartlarında olup, uygun tüm dalgıç pompalarla sorunsuz çalışır. VSM of 4” motorlarda monofaze ve trifaze modeller mevcuttur. Monofaze’de 0,5 – 3 HP (0,37 -2,2 kW), trifaze’de 0,75 – 10 HP (1 – 7,5 kW) aralıklarındaki modeller mevcuttur.

Her bir dalgıç pompa motoru özel teste tabi tutulup, istisnasız kalite standardı kontrolünden geçirilmektedir.

GENEL ÖZELLİKLER

Standart voltaj 380/460V – 50/60Hz (Voltaj toleransı ± %10’dur)
Düşük işletme maliyetleri ile yüksek verim
Yağ ile soğutmalı sistem
NEMA standartlarında üst flanş
Paslanmaz çelik motor mili
Maksimum su sıcaklığı 30º C
Her iki yönde çalışabilme
Yatay çalışabilme özelliği ile havuzlarda ve derinliğin fazla olmadığı keson kuyularda yatay olarak da rahatlıkla çalışabilir

Ürünleri İndirmek İçin Tıklayın

NO	PARÇA ADI	MALZEME
1	Somun	Inox
2	Altı Köşe Gijon	Inox
3	Saplama	Inox
4	Kum Çanı	Kauçuk
5	Kum Çanı Rondelası	AISI304 – Pasl. Çelik
6	Kum Çanı Plastiği	Plastik
7	Soket ve Kablo	Kauçuk ve AISI304
8	Soket Kablo Bağ. Civatası	Inox
9	Soket Kablo Bağlantı Sacı	AISI304 – Pasl. Çelik
10	Üst Gövde Kapak Sacı	AISI304 – Pasl. Çelik
11	Keçe	Kauçuk
12	Yağ Tapası	Inox
13	Yağ Tapası O Ringi	Kauçuk
14	Üst Yatak Gövdesi	GG20-25 – Döküm Çelik
15	Üst Yatak Gövdesi O Ringi	Kauçuk
16	Mekanik Salmastra	Çelik
17	Rulman Baskı Yayı	Yay çeliği
18	Rotor Mili	AISI420 – Çelik Sac
19	Üst Yatak Gövdesi Rulmanı	Çelik
20	Alt Yatak Gövdesi Rulmanı	Çelik
21	Yükseklik Ayar Rondelası	AISI304 – Pasl. Çelik
22	Üst Yalıtım Plastiği	Plastik
23	Soket O ringi	Kauçuk
24	Soket	Plastik
25	Soket Bağlantı Civatası	Inox
26	Stator Paketi	AISI420 – Çelik Sac
27	Alt Yalıtım Plastiği	Plastik
28	Alt Yatak Gövdesi	Aluminyum
29	Üst Yatak Gövdesi Bağlantı Civatası	Inox
30	Özel Kilit Somunu	Inox
31	Stator Gövde Sacı	AISI304 – Pasl. Çelik
32	Membran Lastiği	Kauçuk
33	Membran Lastiği Baskı Sacı	AISI304 – Pasl. Çelik
34	Membran Montaj Segmanı	Yay çeliği
35	Alt Kapak	Plastik
36	Alt Kapak Rondelası	Çelik
37	Alt Kapak Civatası	Inox

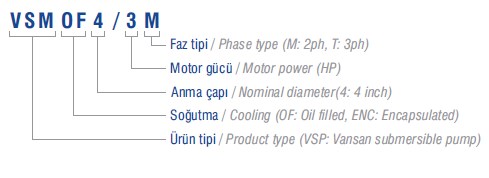

ÜRÜN KODU SİSTEMİ

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-ht-pe2-pa-dalgic-motor-450x450-3.jpg

Dalgıç Motorlar Endüstriyel Uygulamalar Su Temini

HT Dalgıç Motorlar

Genel
Ürünler
Motor Ölçüleri
Parçalar
Diğer

VSM HT DALGIÇ MOTORLAR (6”-7”-8”-10”)

PE2+PA izoleli tel ile sarılmış olan VSM HT Dalgıç Motorlar diğer dalgıç motor çeşitlerine göre üstün özellikler sergilemektedir. HT dalgıç motor, diğer dalgıç pompa motorlarına göre çok daha yüksek güçlere (yaklaşık 20% fazlasına) çıkabilmektedir. Bu motorlar 50°C kuyu suyu sıcaklığında da üstün performans göstermektedir. Ürün adında geçen “HT” kısaltması İngilizce’de yüksek sıcaklığın karşılığı olan “High Temperature”nin ilk harflerini temsil etmektedir.

ÜSTÜN ÖZELLİKLER

PE2 / PA izolasyonlu üstün kalite bobin teli
Normal motora göre %20 daha güçlü
50°C kuyu suyu sıcaklığında üstün performans
Voltaj dalgalanmalarına karşı yüksek dayanım
Daha uzun ömür

GENEL ÖZELLİKLER

220 kW’a kadar sarılabilir VSM motorlar
Düşük işletme maliyeti ile yüksek verim
Su ile soğutmalı sistem
NEMA standartlarında üst flanş
Paslanmaz çelik motor mil
Korozyona dayanıklı, direnci yüksek

malzeme seçeneği

(AISI 304 – AISI 316 – Duplex – Bronz)

70°C maksimum su sıcaklığı opsiyonu

Standart voltaj 380/460V – 50/60Hz (Voltaj toleransı ±%10’dur.)
Frekans konvertörü ile istenen devirde çalıştırılabilme (30Hz üzerinde)
Soft-Starter ile kalkışa uygun motor
Saat yönünde ve tersi yönde çalışabilme
Vansan Motorları tekrar sarılabilmesi özelliği ile ( PVC, PP ve PE2+PA bobin teli ) uzun yıllar hizmet verebilir.
Yatay çalışabilme özelliği ile havuzlarda ve derinliğin fazla olmadığı keson kuyularda yatay olarak da rahatlıkla çalışabilir.

Ürünleri İndirmek İçin Tıklayın

NO	PARÇA ADI	MALZEME
1	Bobinli stator	–
1.1	Sargı teli	PVC – P.P
1.2	Stator paketi	M350
1.3	Stator gövdesi	AISI 304
2	Rotor	–
2.1	Yatak mil gömleği	St 37 (crNi kaplama)
2.2	Balans halkası	St 37
2.3	Bakır halka	Cu
3	Radyal yatak	Karbon
4	Üst yatak gövdesi	GG20-22
5	İç bilezik	Bronz
6	Kum çanı	NBR_EPDM
7	İmbus civata	Inox
8	Bakır rondela	Cu
9	Mekanik salmastra üst parçası	AISI 420
10	Mekanik salmastra	Seramik Karbon
11	Eksenel yatak kaması	AISI 420
12	Eksenel karbon yatak	Antimuan Karbon
13	Mil segmanı	St 37
14	Eksenel yatak gövdesi tespit saplaması	Inox
15	Alt yatak gövdesi	GG20-22
16	Eksenel yatak taşıyıcı	GG20-22
17	Eksenel yatak bilya merkezleyici	St 37 (Cr+3 kaplama)
18	Eksenel yatak bilya	Inox
19	Eksenel yatak segmenti	AISI 420
20	Eksenel yatak O-ring	NBR 70
21	Eksenel yatak gövdesi	GG20
22	Bakır rondela	Cu
23	Alt gövde saplama bağlantı somunu	Inox
24	Eksenel yatak ayar civatası	Inox
25	Membran lastiği	NBR-EPDM
26	Membran gövdesi	GG22
27	İmbus civata	Inox
28	Çekvalf	Bronz
29	O-ring	NBR 70
30	Kablo çıkış lastiği	NBR
31	Kablo çıkış lastiği baskı sacı	AISI 304
32	Pompa motor somunu	Inox
33	Kör tapa	Bronz
34	Eksenal yatak pimleri	Inox

ÜRÜN KODU SİSTEMİ

KABLO BAĞLAMA

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-encapsulated-motor-kapsullu-dalgic-pompa-motoru.jpg

Dalgıç Motorlar Endüstriyel Uygulamalar Su Temini

Kapsullu Dalgıç Motor

Genel
Ürünler
Motor Ölçüleri
Parçalar
Diğer

GENEL BİLGİ

Bu tip pompalar tek kademeli çift emişli yatay milli santrifüj pompadır. Su ve değişik fiziksel ve kimyasal özellikteki sıvıları pompalamak için kullanılır. Sıvının 80 °C’yi geçmeyen yerlerde, fabrikalar, madenler, şehirler, enerji santralleri, su ve drenaj, tarım arazileri drenaj sulama ve su koruma projeleri için uygundur.

VSM KAPSÜLLÜ DALGIÇ MOTORLAR (ENMOT)

Vansan VSM Kapsüllü Dalgıç Pompa Motoru 6″ olarak üretilmektedir. Encapsulated motorlar (Kapsüllü Motor) az maliyetle kısa sürede tamir imkanı sunması özelliğiyle dünyada kabul gören dalgıç motordur. Motor bobinajın stator maliyetinden düşük olması nedeniyle Türkiye’de çok tercih edilmiyorken, üretici olmanın avantajı ile Vansan bu fiyatları dengeleyerek tercih edilen bir ürün olarak sunmaktadır.

Normal motorlarda çıkış kablosunun zedelenmesi halinde üst yatak gövdesi sökülerek kablo eklerinin yeniden yapılması gerekmekte iken, kapsüllü motorlarda kullanılan pratik soket sayesinde zarar gören kablonun değişimi bir kaç dakika içinde kolayca gerçekleştirilebilmektedir. Üstelik bu işlemin yapılması için bir elektrik teknikerine de ihtiyaç yoktur.

ÖZELLİKLER

Paslanmaz çelik motor gövdesi ve mili
Üst ve alt yatak gövdeleri dökme demir ( GG25 )
Yüksek kapasiteli yatak seti
Standart mekanik salmastra ( SiC-SiC )
Kum sıçratma lastiği koruyuculu
Basınç dengeleyici çekvalf
F izolasyon sınıfı, IP68 koruma sınıfı
Pratik soket bağlantılı besleme kablosu ( 4m )
D.O.L ve star/delta çalışabilme özelliği

ÇALIŞMA LİMİTLERİ

Çalışma voltajı nominal voltajın ±10%’dur
Maksimum 35°C kuyu suyu sıcaklığı ve 0.16 m/s akış hızı
Maksimum yol verme/start 20/h – D.O.L
Maksimum montaj derinliği 350m
Dik ve yatay çalışabilme özelliği

Ürünleri İndirmek İçin Tıklayın

NO	PARÇA ADI	MALZEME
1	Bobinli stator	–
1.1	Sargı teli	PVC – P.P
1.2	Stator paketi	M350
1.3	Stator gövdesi	AISI 304
2	Rotor	–
2.1	Yatak mil gömleği	St 37 (crNi kaplama)
2.2	Balans halkası	St 37
2.3	Bakır halka	Cu
3	Radyal yatak	Karbon
4	Üst yatak gövdesi	GG20-22
5	İç bilezik	Bronz
6	Kum çanı	NBR_EPDM
7	İmbus civata	Inox
8	Bakır rondela	Cu
9	Mekanik salmastra üst parçası	AISI 420
10	Mekanik salmastra	Seramik Karbon
11	Eksenel yatak kaması	AISI 420
12	Eksenel karbon yatak	Antimuan Karbon
13	Mil segmanı	St 37
14	Eksenel yatak gövdesi tespit saplaması	Inox
15	Alt yatak gövdesi	GG20-22
16	Eksenel yatak taşıyıcı	GG20-22
17	Eksenel yatak bilya merkezleyici	St 37 (Cr+3 kaplama)
18	Eksenel yatak bilya	Inox
19	Eksenel yatak segmenti	AISI 420
20	Eksenel yatak O-ring	NBR 70
21	Eksenel yatak gövdesi	GG20
22	Bakır rondela	Cu
23	Alt gövde saplama bağlantı somunu	Inox
24	Eksenel yatak ayar civatası	Inox
25	Membran lastiği	NBR-EPDM
26	Membran gövdesi	GG22
27	İmbus civata	Inox
28	Çekvalf	Bronz
29	O-ring	NBR 70
30	Kablo çıkış lastiği	NBR
31	Kablo çıkış lastiği baskı sacı	AISI 304
32	Pompa motor somunu	Inox
33	Kör tapa	Bronz
34	Eksenal yatak pimleri	Inox

ÜRÜN KODU SİSTEMİ

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-solar-x-sun-power-energy-pump-gunes-enerjili-solar-pompa-460x400-1.jpg

Dalgıç Motorlar Dalgıç Pompalar Endüstriyel Uygulamalar Su Temini

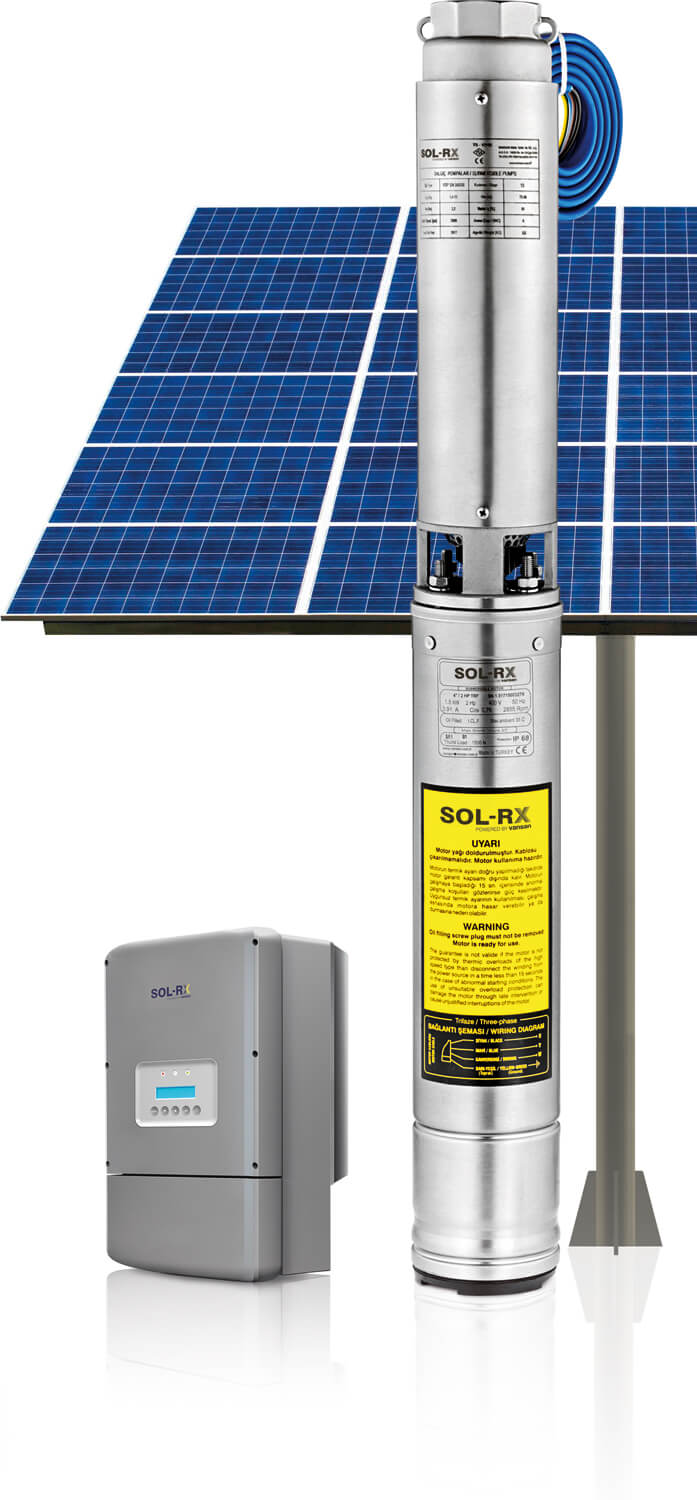

Solar Pompa Sistemleri – SOL-RX

Genel
NEDEN SOL-RX?
Ürün Tablosu
Ürünler

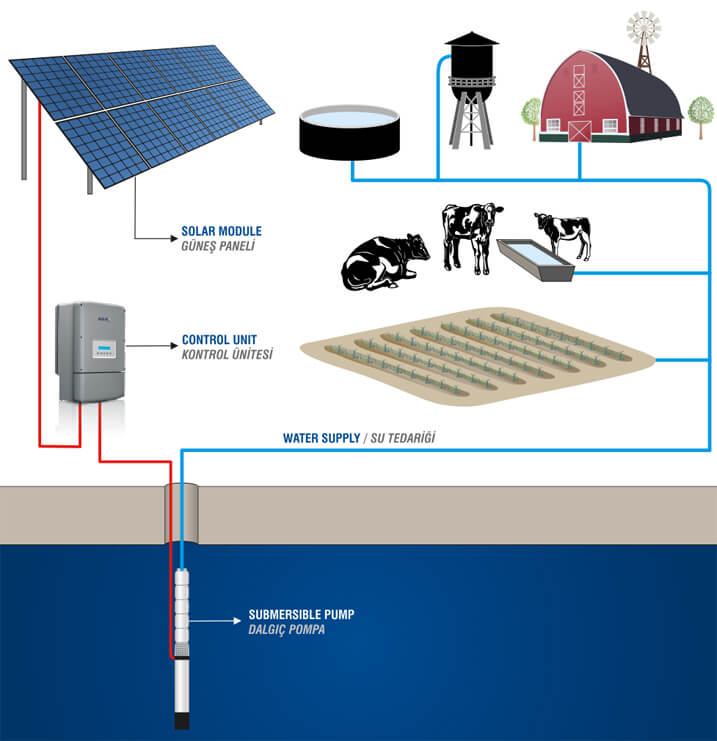

SULAMA MALİYETİNİ SIFIRA İNDİREN TEKNOLOJİ: SOL-RX

Günümüzün en güvenilir ve en ucuz enerji kaynağı olan güneşten faydalanarak sulama maliyetlerinizi sıfıra indirebilir, çevreyi kirletmeden doğayla barışık bir şekilde işlerinizi kolaylaştırabilirsiniz. “Hepsi Bir Arada” konseptiyle güneşten maksimum verimle enerji elde etmeyi sağlayan SOL-RX, ilk yatırım maliyetini düşürürken aynı zamanda uzun ömürlü bir sistem sunmaktadır.

Güneş Paneli

Kauçuk malzemeden imal edilen yataklardaki kum kanalları, pompalanan akışkan içerisindeki kum parçalarının yataklara zarar vermeden pompayı terk etmelerini sağlar.

Su Tedariği

İhtiyacınız olan su, SOL-RX ile doğrudan damlama sulama yada fıskiye sistemlerinde kullanılabileceği gibi, ihtiyaç halinde daha sonra kullanılmak üzere bir depoda da biriktirilebilir. Solar pompa ile yapılan sulamada genel mantık, kısa sürede bol su elde edip geri kalan sürede sistemi kapalı tutmak değil, az miktarda ancak sürekli su elde ederek sürdürülebilir bir sulama sağlamaktır. Bu mantıkla yapılan sistem tasarımları çok kısa sürede ilk yatırım maliyetinin karşılanmasını sağlamanın yanı sıra kuyudan bir anda çok yüksek miktarda su çekilmediği için kuyunun da kurumasını engellemektedir.

Dalgıç Pompa

İhtiyaca uygun olarak uzun ömürlü ve yüksek verimli SOL-RX solar dalgıç pompa sistemleri 10 m³/gün’den 210 m³/gün’e kadar suyu 520 m. yüksekliğe kadar basabilmektedir.

Kontrol Ünitesi

SOL-RX kontrol ünitesi, IP 65 koruma sınıfı ve dahili toplama panosu sayesinde her hangi bir dış ortam panosuna gerek kalmaksızın kolay kurulum yapılabilmektedir. Dahili MPPT devresi, güneşten maksimum verimin elde edilmesini sağlayarak % 25’e kadar enerji tasarrufu sağlamaktadır

✓ Uzun ömürlü ve bakım gerektirmez

✓ Dahili toplama panosu sayesinde kolay kurulum

✓ Yüksek verim sağlayan gelişmiş kontrol ünitesi, pompa ve motor grubu

✓ Dahili MPPT devresi ile maksimum enerji (~+%25) verimliliği

✓ Dizel ile çalışan sistemlere oranla daha hızlı geri dönüş süresi

✓ Kolay kurulum ve sıfır işletme maliyeti

✓ Enerji depolaması (akü v.b.) gerektirmeyen güç aktarım sistemi

✓ İhtiyaç halinde jeneratör veya şebeke elektriği ile çalışma imkanı

“HEPSİ BİR ARADA” NEDEN GEREKLİDİR?

Solar pompa sistemini oluşturan tüm bileşenlerin bir arada uyum içerisinde çalışması çok önemlidir. Yanlış sistem tasarımları, ilk yatırım maliyetleri yükselmekte ve ihtiyaca tam anlamıyla cevap verememektedir. “Hepsi Bir Arada” konsepti sayesinde sistemi oluşturan tüm ekipmanlar, SOL-RX ekibi tarafından geliştirilmiş solar pompa seçim programı sayesinde kolaylıkla belirlenir ve güneş paneli, kontrol ünitesi ve motopomp gibi ekipman manlar bir arada sağlanarak verimli sistemler oluşturulur.

POMPA				MOTOR				KONTROL ÜNİTESİ
ÜRÜN KODU	KAD.	QMİN-QMAX	HMİN-HMAX	GÜÇ	ÖLÇÜ	FAZ		BAŞL. VOLTU	MPPT ARALIĞI	KORUMA SINIFI
ÜRÜN KODU	(AD.)	(M³/H)	(M)	(W)	(İNCH)	1PH	3PH	(V)	(V)	IP65	IP54
SLX 0401-10	10	0,3 – 1,5	14 – 60	0,37	4″	1 ph	–	80	95-360	IP65	–
SLX 0401-19	19	0,3 – 1,5	26 – 114	0,55	4″	1 ph	–	80	95-360	IP65	–
SLX 0401-38	38	0,3 – 1,5	52 – 227	1,1	4″	1 ph	–	80	140-360	IP65	–
SLX 0402-14	14	0,6 – 3	41 – 90	0,75	4″	1 ph	–	80	95-360	IP65	–
SLX 0402-28	28	0,6 – 3	82 – 181	1,5	4″	1 ph	–	80	190-360	IP65	–
SLX 0403-05	5	1,2 – 4,2	12 – 32	0,37	4″	1 ph	–	80	95-360	IP65	–
SLX 0403-16	16	1,2 – 4,2	37 – 102	1,1	4″	1 ph	–	80	140-360	IP65	–
SLX 0403-32	32	1,2 – 4,2	72 – 198	2,2	4″	–	3 ph	80	260-360	IP65	–
SLX 0404-05	5	1,5 – 5,4	13 – 30	0,37	4″	1 ph	–	80	95-360	IP65	–
SLX 0404-14	14	1,5 – 5,4	35 – 85	1,1	4″	1 ph	–	80	140-360	IP65	–
SLX 0404-27	27	1,5 – 5,4	68 – 163	2,2	4″	–	3 ph	80	260-360	IP65	–
SLX 0404-48	48	1,5 – 5,4	120 – 290	4	4″	–	3 ph	250	490-700	IP65	–
SLX 0405-04	4	1,8 – 6	11 – 24	0,37	4″	1 ph	–	80	95-360	IP65	–
SLX 0405-08	8	1,8 – 6	21 – 49	0,75	4″	1 ph	–	80	95-360	IP65	–
SLX 0405-16	16	1,8 – 6	42 – 97	1,5	4″	1 ph	–	80	190-360	IP65	–
SLX 0405-24	24	1,8 – 6	63 – 146	2,2	4″	–	3 ph	80	260-360	IP65	–
SLX 0405-44	44	1,8 – 6	116 – 267	4	4″	–	3 ph	250	490-700	IP65	–
SLX 0406-07	7	2,7 – 8,4	14 – 38	0,75	4″	1 ph	–	80	95-360	IP65	–
SLX 0406-14	14	2,7 – 8,4	28 – 76	1,5	4″	1 ph	–	80	190-360	IP65	–
SLX 0406-49	49	2,7 – 8,4	97 – 265	5,5	4″	–	3 ph	250	490-700	IP65	–
SLX 0408-04	4	3,6 – 12	10 – 24	0,75	4″	1 ph	–	80	95-360	IP65	–
SLX 0408-08	8	3,6 – 12	19 – 48	1,5	4″	1 ph	–	80	190-360	IP65	–
SLX 0408-13	13	3,6 – 12	31 – 78	2,2	4″	–	3 ph	80	260-360	IP65	–
SLX 0408-23	23	3,6 – 12	56 – 138	4	4″	–	3 ph	250	490-700	IP65	–
SLX 0408-32	32	3,6 – 12	77 – 192	5,5	4″	–	3 ph	250	490-700	IP65	–
SLX 0412-10	10	6 – 14,4	24 – 54	2,2	4″	–	3 ph	80	260-360	IP65	–
SLX 0412-19	19	6 – 14,4	46 – 103	4	4″	–	3 ph	250	490-700	IP65	–
SLX 0412-34	34	6 – 14,4	83 – 184	7,5	4″	–	3 ph	250	490-700	IP65	–
SLX 0416-10	10	7,2 – 24	17 – 54	3	4″	–	3 ph	250	490-700	IP65	–
SLX 0416-16	19	7,2 – 24	32 – 103	5,5	4″	–	3 ph	250	490-700	IP65	–
SLX 0416-27	27	7,2 – 24	46 – 146	7,5	4″	–	3 ph	250	490-700	IP65	–
SLX 0610-06	6	3,6 – 18	23 – 56	2,2	4″	–	3 ph	80	260-360	IP65	–
SLX 0610-15	15	3,6 – 18	58 – 140	5,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0610-30	30	3,6 – 18	116 – 280	11	6″	–	3 ph	250	490-700	IP65	–
SLX 0610-49	49	3,6 – 18	190 – 457	18,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0617-05	5	6 – 20	33 – 57	3	4″	–	3 ph	250	490-700	IP65	–
SLX 0617-10	10	6 – 20	65 – 113	5,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0617-14	14	6 – 20	91 – 159	7,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0617-20	20	6 – 20	131 – 227	11	6″	–	3 ph	250	490-700	IP65	–
SLX 0617-28	28	6 – 20	183 – 317	15	6″	–	3 ph	250	490-700	IP65	–
SLX 0617-41	41	6 – 20	268 – 465	22	6″	–	3 ph	250	490-700	IP65	–
SLX 0630-02	2	7 – 43	5 – 23	2,2	4″	–	3 ph	80	260-360	IP65	–
SLX 0630-04	4	7 – 43	10 – 46	4	6″	–	3 ph	250	490-700	IP65	–
SLX 0630-08	8	7 – 43	20 – 92	7,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0630-11	11	7 – 43	27 – 127	9,3	6″	–	3 ph	250	490-700	IP65	–
SLX 0630-17	17	7 – 43	42 – 196	15	6″	–	3 ph	250	490-700	IP65	–
SLX 0630-24	24	7 – 43	59 – 277	22	6″	–	3 ph	250	490-700	IP65	–
SLX 0630-42	42	7 – 43	104 – 484	37	6″	–	3 ph	250	490-700	–	IP54
SLX 0645-02	2	12 – 60	12 – 29	3	4″	–	3 ph	250	490-700	IP65	–
SLX 0645-05	5	12 – 60	30 – 72	7,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0645-08	8	12 – 60	48 – 115	13	6″	–	3 ph	250	490-700	IP65	–
SLX 0645-11	11	12 – 60	66 – 158	18,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0645-14	14	12 – 60	84 – 202	22	6″	–	3 ph	250	490-700	IP65	–
SLX 0645-18	18	12 – 60	108 – 259	30	6″	–	3 ph	250	490-700	–	IP54
SLX 0645-23	23	12 – 60	138 – 331	37	6″	–	3 ph	250	490-700	–	IP54
SLX 0660-04	4	20 – 76	20 – 52	7,5	6″	–	3 ph	250	490-700	IP65	–
SLX 0660-06	6	20 – 76	30 – 78	11	6″	–	3 ph	250	490-700	IP65	–
SLX 0660-10	10	20 – 76	50 – 130	18,5	6″	–	3 ph	250	490-700	–	IP54
SLX 0660-14	14	20 – 76	70 – 182	26,5	6″	–	3 ph	250	490-700	–	IP54
SLX 0660-21	21	20 – 76	105 – 273	37	6″	–	3 ph	250	490-700	–	IP54

Broşürü İndirmek İçin Tıklayın

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-dikmilli-inline-hidrofor-pompasi.jpg

Bina Teknolojileri Su Temini

Dik Milli Inline Pompalar

Genel
Ürünler
Genel Performans
Parçalar
Diğer Bilgiler

VIP – DİK MİLLİ İNLİNE HİDROFOR POMPALARI

Endüstriyel tesislerde, yüksek binalarda, yangın söndürme sistemlerinde, hidrofor sistemlerinde, temiz suyu yeterli basınçta ve miktarda istenilen kullanma yerine çıkarma uygulamalarına çözüm getirmek üzere tasarlanmıştır. Bu nedenle pompanın performansının ve malzemesinin önemli olduğu özel taleplere cevap verecek çok çeşitli pompaj sistemlerinde de rahatlıkla kullanılabilmektedir.

Vansan Düşey Milli In-line Pompaları aynı eksene yerleştirilerek, aynı çaptaki emiş ve çıkış flanşları sayesinde tek boru hattı üzerine direkt olarak bağlanabilmektedir. Bu özel tasarımı sayesinde kompakt bir tesisat ve pompaj sistemi sağlar. Pompa yatakları kendi bastığı sıvı vasıtasıyla yağlanmaktadır.

GENEL ÖZELLİKLER

Maksimum kapasite 200 m³/saat
Maksimum basma yüksekliği 305 metre
Maksimum motor gücü 30 Kw
-20ºC ile 120ºC sıcaklık aralığında çalışabilme
Maksimum 25 bar çalışma basıncı
Komple paslanmaz parça opsiyonu
Üstün korumalı, pompaya entegre sıvı algı sensörü
John Crane mekanik salmastralı

GENEL ÖZELLİKLER

Mekanik Salmastra

Tüm Vansan-VIP serisi Çok kademeli In-line hidrofor pompalarında standart olarak John Crane marka mekanik salmastra kullanılmaktadır. Maksimum sızdırmazlık sağlayan uzun ömürlü ve bakım gerektirmeyen bir salmastradır.

Kaplin

İki parçalı özel kaplin dizaynı sayesinde montaj ve demontaj açısından kolaylık sağlanmıştır. Pompayı bağlı olduğu tesisattan sökmeden, elektrik motorunu rahatlıkla ayırmak mümkün olup servis kolaylığı sağlamaktadır.

Parçalar ve Yataklar

Çark ve difüzörler paslanmaz çelik olup istek halinde diğer tüm ıslak parçalar paslanmaz çelikten üretilebilir. Teflon çark aşınma bilezikleri ve paslanmaz çelik mil burçları aşınmaya karşı yüksek direnç sağlar.

OPSİYONEL ÜRÜN & ÖZELLİKLER

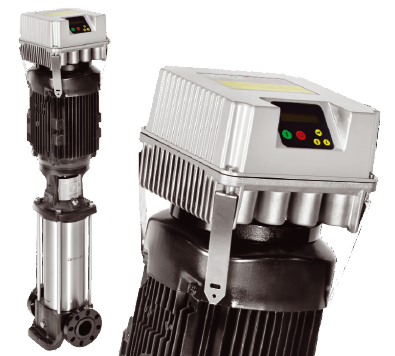

Frekans Konvertörlü In-Line Pompalar

Frekans Konvertörlü Motopomplar tercih edildiğinde ihtiyaca göre değişken devir özelliği ile enerji tasarrufu sağlanırken sistem ömrü de artmaktadır.

– Yüksek enerji tasarrufu
– Son derece sessiz çalışma
– Çok daha uzun ömür

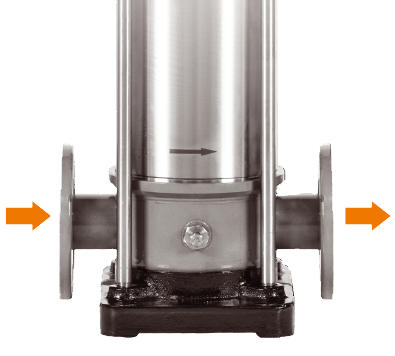

Paslanmaz Giriş & Çıkış

Jeotermal oluşkan ve benzeri agresif sularda veya pompaların içme sularında kullanılması durumunda giriş ve çıkış bağlantıları da su gören tüm yüzeylerin dahil olmak üzere paslanmaz çelik olarak tercih edilmelidir.

In-Line Yangın Pompaları

Endüstriyel tesislerde ve konutlarda su ile yangın söndürme sistemlerine 20-100 metreküp/saat debi aralığında basınçlı su sağlayan “Vansan In-line Yangın Pompaları” NFPA setifikasına sahiptir.

50 Hz – Ürünleri İndirmek İçin Tıklayın

60 Hz – Ürünleri İndirmek İçin Tıklayın

NO	PARÇA ADI	MALZEME
1A	Slotlu Kademe	Paslanmaz Çelik (AISI 304)
1B	Ara Çanak	Paslanmaz Çelik (AISI 304)
2	Fan	Paslanmaz Çelik (AISI 304)
3	Emiş Haznesi	Döküm (GG25), Paslanmaz Çelik (AISI304)
4	Motor-Pompa Bağlantı Parçası	Döküm (GG25), Paslanmaz Çelik (AISI304)
5	Gerdirme Laması	Paslanmaz Çelik (AISI304)
6	Kaplin Koruma	Paslanmaz Çelik (AISI304)
7	Kamalı Mil	Paslanmaz Çelik (AISI 420)
8	Kaplin	Paslanmaz Çelik (AISI304)
9	Gerdirme Flanşı	Paslanmaz Çelik (AISI304)
10	Gerdirme Saplaması	Paslanmaz Çelik (AISI 420)
11	Mekanik Salmastra	–
12	Tapa Civatası	Paslanmaz Çelik (AISI 303)
13-14	Hava Tahliye Vidası	Paslanmaz Çelik (AISI 303)
15	İlk Kademe Dayama Somunu	Paslanmaz Çelik (AISI 316)
16	Boy Ayar Parçası	Paslanmaz Çelik (AISI 304)
17	Son Kademe Dayama Somunu	Paslanmaz Çelik (AISI 316)
18	Kamalı Yatak Kömürü	Silisyum Karbür (SiC)
19	Emiş Merkezleme Sacı	Paslanmaz Çelik (AISI 304)
20	Boyun Halkası	Teflon / Teflon
21	Gövde Borusu	Paslanmaz Çelik (AISI 304)
22	Elastik Dayama	Kauçuk
23	Dişli Rondela	Paslanmaz Çelik (AISI 316)
24	Kaplin Sabitleme Pimi	Paslanmaz Çelik (AISI 304)
25	Tahliye Tapası	Paslanmaz Çelik (AISI 303)
26	Somun	Paslanmaz Çelik (AISI 304)
27	Rondela	Paslanmaz Çelik (AISI 304)
28	O-ring	Kauçuk
29	O-ring	Kauçuk
30	O-ring	Kauçuk
31	Aşınma Bileziği	Paslanmaz Çelik (AISI 304)
32	Somun	Paslanmaz Çelik (AISI 304)
33	Rondela	Paslanmaz Çelik (AISI 304)
34	Cıvata	Paslanmaz Çelik (AISI 1050)

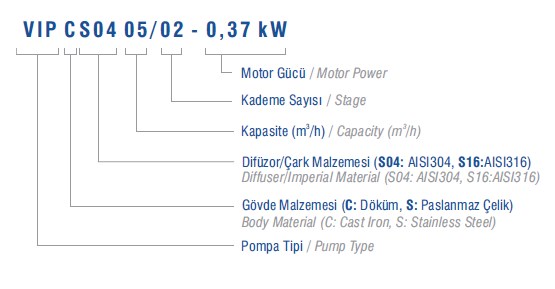

ÜRÜN KODU SİSTEMİ

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-norm-santrifuj-pompa-460x400-1.jpg

Su Temini

Tek Kademeli Santrifüj Pompalar

Genel
Ürünler
Parçalar
Diğer Bilgiler

TEK KADEMELİ SANTRİFÜJ POMPALAR (NORM POMPA)

Dikey santrifüj radyal çıkış hazneli olarak tasarlanmıştır. Tek girişli, kapalı tip çarka sahiptir. Pompa mili, gövde üzerinde iki adet gres yağlamalı yatak içerisinde ağır işletme koşullarına uygun rulmanla yataklanmıştır.

Bakım yapılması oldukça kolaydır. Çark, mil ve diğer hareketli parçaların bakımı emme ve basma boruları sökülmeden kolaylıkla yapılabilmektedir.
Genişleyen kaplin kullanımı ile motor ya da pompa yerinden oynatılmadan sökülebilir.

Maksimum düzeyde değiştirilebilir parçalardan oluşturulmuştur. Pompa üzerindeki parçaların çoğu, değişik büyüklüklerdeki pompalara da uyum gösterir. Böylelikle yedek parça stoğunu en aza indirme imkanı sağlar.

Ana boyutlar “DIN 24255” – “TS EN 733” standartlarına, flanş ölçüleri “DIN 2533” – “ISO 7005-2/PN16” ya göre tasarlanmıştır.

Standart pompalarda mil sızdırmazlığı 105 ºC ye kadar yumuşak salmastra ile sağlanır. Ancak mekanik salmastra kullanılarak, basılan sıvının özelliğine ve çalışma şartlarına göre 160 ºC ye kadar sızdırmazlık sağlamak mümkündür.

UYGULAMA ALANLARI

Aşındırıcı olmayan, büyük katı parçalar ihtiva etmeyen temiz ve düşük vizkoziteli sıvılar için kullanılır. Su, petrol, benzin, yağ, tuzlu su, alkol, alkalik çökeltiler ve asit gibi sıvılar için de kullanılabilir. Sirkülasyon, sulama ve drenaj amaçlı olarak kullanılacağı gibi terfi istasyonlarında besleme suyu pompası olarak, endüstriyel alanlarda, enerji üretim tesislerinde, yangınla mücadele pompası olarak da kullanılabilirler.

TEKNİK ÖZELLİKLER

1.000 m³/h’a kadar debi
100 m’ye kadar basma yüksekliği
-20ºC…160ºC aralığında çalışma
16 bar çalışma basıncı

Ürünleri İndirmek İçin Tıklayın

PARÇA LİSTESİ
102	Pompa gövdesi
161.1	Gövde kapağı (yumuşak salmastra)
162.2	Gövde kapağı (mekanik salmastra)
210	Mil
230	Çark
321	Rulman yatak
322	Rulman yatak
330	Rulman taşıyıcı
360	Rulman kapağı
360	Rulman kapağı
400	O-ring (Gövde kapağı)
433	Mekanik salmastra grubu
440.1	Çark kaması
440.2	Kaplin kaması
452	Salmastra kutusu kapağı
459	Salmastra burcu
461	Salmastra
502.1	Aşınma bileziği (gövde)(ops.)
502.2	Aşınma bileziği (gövde kapağı)(ops.)
507	Su dağıtma lastiği
525	Mekanik salmastra ayar burcu
902.1	Salmastra baskısı saplaması
902.2	Gövde saplaması
902.3	Gövde kapağı saplaması
916	Boşaltma tapası
920.1	Salmastra baskısı saplaması somunu
920.2	Gövde saplaması somunu
920.3	Gövde kapağı saplaması somunu
922	Çark somunu
985	Destek ayak

ÜRÜN KODU SİSTEMİ

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-dik-milli-pompa-460x400-1.jpg

Endüstriyel Uygulamalar Su Temini

Dik Milli Türbin Pompaları

Genel
Ürünler
Performans Eğrisi
Parçalar
Diğer Bilgiler

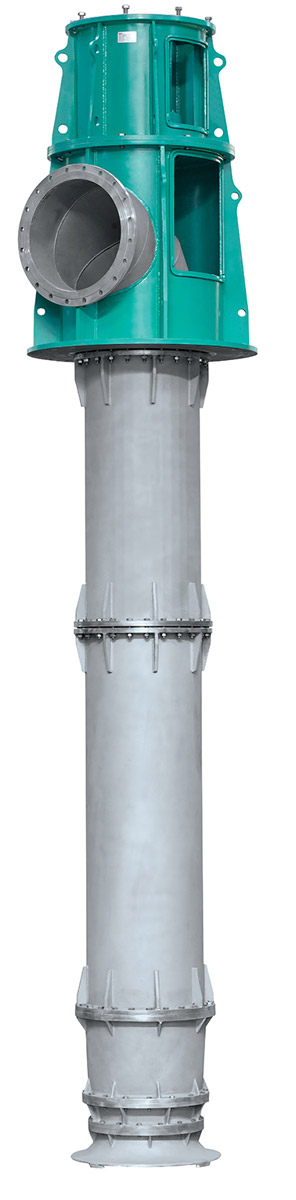

VDP – DİK MİLLİ TÜRBİN POMPASI30.000 m³/h’e Kadar Dik Milli Türbin Pompası Üretimi

Sektörün lider pompa üreticisi VANSAN, üstün mühendisliği ve güçlü Ar-Ge ekibiyle proje özel anahtar teslimi pompalar üretmektedir. Türbin pompaları üretiminde uzmanlaşmış olan Vansan, 10 m³/h – 30.000 m³/h, H max. 600 m. aralığında Dik Milli Türbin Pompası, 8 metreye kadar sıvı basabilen, 900 m³/h – 30.000 m³/h Eksenel Pompa üretimlerini başarı ile sürdürmekte; su, yağ ve gres yağlamalı opsiyonlar sunmaktadır. Yurt içinde ve yurt dışında ihtiyaç duyulan yüksek kapasite ihtiyacı olan projelere özel çözümler üretmekte, pompa istasyonunun devreye alınmasına kadar olan tüm süreci üstlenmektedir.

Bugün dünyanın her noktasında bir Vansan pompasının görülmesi tesadüf değildir. Lider olmanın gerekliliklerinin bilincinde olan Vansan, planlamadan-üretime, kalite yönetiminden-satış sonrası desteğe kadar olan tüm süreci titizlikle planlamakta ve uygulamaktadır. İyi bir sistem dizaynı ve iyi tasarlanmış bir pompa sayesinde, enerjiden %30’unda tasarruf etmek mümkündür. Bu bilinç ile Vansan her zaman daha az enerji harcayarak, daha çok iş üreten pompalar üretmek için çalışmalarını aralıksız sürdürmektedir. Tüm VANSAN ürünlerinin tasarımında ömür boyu maliyet (life cycle cost) en önemli kriterdir.

Maksimum kapasite 30.000 m³/saat
Maksimum basma yüksekliği 600 metre
%30’a kadar enerji tasarufu

% 93’e kadar verim
Su, yağ, gres yağlamalı seçenekler
Projeye özel tasarım ve malzeme seçeneği

Ürünleri İndirmek İçin Tıklayın

Performans Eğrisi

	Parça Adı	Malzeme
1	Başlık Mili	AISI 420
2	Salmastra Kutusu	ASTM A48
3	Çıkış Dirseği	ASTM A48 / Çelik Konstrüksiyon
4	Taban Pleyti	ASTM A48 / Çelik Konstrüksiyon
5	Kolon Borusu	Çelik Konstrüksiyon
6	Ara Mili	AISI 420 / AISI 316
7	Yatak Tutucu	ASTM A48
8	Yatak	Lastik / SAE 63
9	Mil Manşonu	AISI 420 / AISI 316
10	Pompa Mili	AISI 420 / AISI 316
11	Difüzör	ASTM A48
12	Çark	ASTM A48 / SAE 63 / AISI 316
13	Emiş Haznezi	ASTM A48
14	Gres Borusu	AISI 316

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-dikmilli-eksenel-pompa01.jpg

Endüstriyel Uygulamalar Su Temini

Eksenel Pompalar

Genel
Ürünler
Parçalar
Diğer Bilgiler

EKSENEL TÜRBİN POMPASI

30.000 m³/h’e Kadar Eksenel Pompa Üretimi

Eksenel pompalar düşük basınçlarda yüksek debi istenen durumlar için idealdir. Vansan, 8 metreye kadar sıvı basabilen, 900 m³/h – 30.000 m³/h eksenel Pompa üretimlerini başarı ile sürdürmekte; su, yağ ve gres yağlamalı opsiyonlar sunmaktadır.

Maksimum kapasite 30.000 m³/saat
Maksimum basma yüksekliği 8 metre
%30’a kadar enerji tasarufu

Uygulama Alanları

Endüstriyel İşletmelerde
Taşkından Korunma
Soğutma Kuleleri
Arazi Drenajında
Tarımsal Sulamada

Difüzör

Eksenel pompalar genellikle tek kademe üretildikleri gibi iki kademe olarak da üretilebilirler. Yataklar difüzör ve mil ömrünü uzatmak için özel olarak dizayn edilmişlerdir.

Thrust Asamblesi

Sıvı yağlı thrust asamblesi eksenel kuvvetleri rulmanlı yataklar vasıtasıyla taşır. Elastik kaplin bağlantısıyla motora akuple edilir. VHS tip motor kullanılması durumunda eksenel yük motor tarafından taşınır.

Salmastra Kutusu

Yumuşak salmastra kullanılır. Kullanımı basit, bakımı kolaydır.

Çıkış Başlığı

Çıkış başlığı oturma plakasının üst veya alt kısmında olabilir. Çıkış borusu ihtiyaca uygun olarak flanşlı veya düz boru olarak yapılabilir.

% 93’e kadar verim
Su, yağ, gres yağlamalı seçenekler
Projeye özel tasarım ve malzeme seçeneği

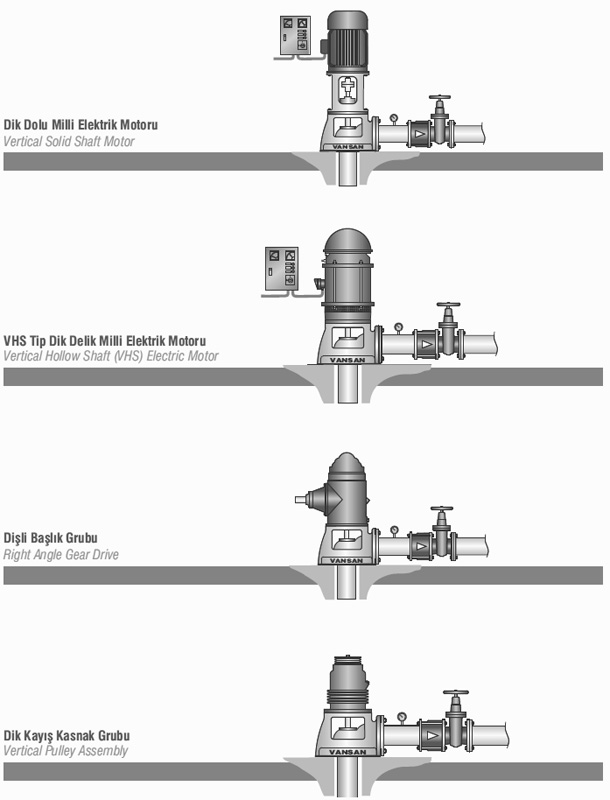

Motor

Dik dolu milli veya dik delik milli elektrik motorları ile tahrik edilebilirler.

Kolon Borusu ve Ara Mili

Paslanmaz çelik malzemeden imal edilen pompa milleri titreşimsiz ve problemsiz çalışacak şekilde ölçülendirilmiştir. Kolon Borusu flanşlı olarak istenen pompa boyunu oluşturacak şekilde imal edilir. Ara millerim yağlaması bastığı akışkanla olabileceği gibi, mil muhafaza borusu içine yerleştirilerek harici olarak yağ ile de yağlanarak da yapılabilir.

Çark

Bronz, Sfero Döküm ve Paslanmaz Çelik dökümden imal edilen eksenel pompa çarkları titreşimsiz çalışmayı sağlamak için hassas bir şekilde balansları alınır ve maksimum performansı sağlamak için özenle tesfiyeleri yapılır. Çark pompa miline kama, eksenel sabitleme düzeneği ile sabitlenir. Pompa çarkının kanatlarının açıları ayarlanabilir konstrüksiyonu sayesinde değişik debi ve basma yükseklikleri için yüksek verimli çalışması sağlanmıştır.

Emiş Haznesi

Vansan Eksenel Pompaları Emiş Çanları kanatları sayesinde suyun girişinin pompa miline paralel olması sağlanmıştır. Suyun girişi esnasında maksimum verim ve minimum sürtünme kayıpları elde edilmektedir. Gereksinimlere uygun olarak üretilen emiş süzgeçleri pompanın içine istenmeyen parçaların girmesini engeller

Ürünleri İndirmek İçin Tıklayın

Parça Adı	Malzeme
1	Başlık Mili	AISI 420
2	Salmastra Kutusu	ASTM A48
3	Çıkış Dirseği	ASTM A48 / Çelik Konstrüksiyon
4	Taban Pleyti	ASTM A48 / Çelik Konstrüksiyon
5	Kolon Borusu	Çelik Konstrüksiyon
6	Ara Mili	AISI 420 / AISI 316
7	Yatak Tutucu	ASTM A48
8	Yatak	Lastik / SAE 63
9	Mil Manşonu	AISI 420 / AISI 316
10	Pompa Mili	AISI 420 / AISI 316
11	Difüzör	ASTM A48
12	Çark	ASTM A48 / SAE 63 / AISI 316
13	Emiş Haznezi	ASTM A48
14	Gres Borusu	AISI 316

Paslanmaz Çelik Dalgıç Pompalar

VSP / VRP – VANSAN PİK DÖKÜM DALGIÇ POMPALAR (6”-7”-8”-10”)

ÜRÜN KODU SİSTEMİ

KABLO ÖLÇÜLERİ / DİREKT

KABLO ÖLÇÜLERİ / YILDIZ – ÜÇGEN

Döküm Dalgıç Pompalar

VSP / VRP – VANSAN PİK DÖKÜM DALGIÇ POMPALAR (6”-7”-8”-10”)

ÜRÜN KODU SİSTEMİ

4 İnc Dalgıç Motorlar

VSM 4″ DALGIÇ MOTORLAR

ÜRÜN KODU SİSTEMİ

HT Dalgıç Motorlar

VSM HT DALGIÇ MOTORLAR (6”-7”-8”-10”)

ÜRÜN KODU SİSTEMİ

KABLO BAĞLAMA

Kapsullu Dalgıç Motor

GENEL BİLGİ

ÜRÜN KODU SİSTEMİ

Solar Pompa Sistemleri – SOL-RX

SULAMA MALİYETİNİ SIFIRA İNDİREN TEKNOLOJİ: SOL-RX

Dik Milli Inline Pompalar

VIP – DİK MİLLİ İNLİNE HİDROFOR POMPALARI

GENEL ÖZELLİKLER

OPSİYONEL ÜRÜN & ÖZELLİKLER

Frekans Konvertörlü In-Line Pompalar

Paslanmaz Giriş & Çıkış

In-Line Yangın Pompaları

ÜRÜN KODU SİSTEMİ

Tek Kademeli Santrifüj Pompalar

TEK KADEMELİ SANTRİFÜJ POMPALAR (NORM POMPA)

ÜRÜN KODU SİSTEMİ

Dik Milli Türbin Pompaları

VDP – DİK MİLLİ TÜRBİN POMPASI30.000 m³/h’e Kadar Dik Milli Türbin Pompası Üretimi

Performans Eğrisi

Eksenel Pompalar

EKSENEL TÜRBİN POMPASI

Nu-Ke Elektrik PompaUlaşım Bilgilerimiz

HARİTADAKİ YERİMİZ
