VIP – DİK MİLLİ İNLİNE HİDROFOR POMPALARI

Endüstriyel tesislerde, yüksek binalarda, yangın söndürme sistemlerinde, hidrofor sistemlerinde, temiz suyu yeterli basınçta ve miktarda istenilen kullanma yerine çıkarma uygulamalarına çözüm getirmek üzere tasarlanmıştır. Bu nedenle pompanın performansının ve malzemesinin önemli olduğu özel taleplere cevap verecek çok çeşitli pompaj sistemlerinde de rahatlıkla kullanılabilmektedir.

Vansan Düşey Milli In-line Pompaları aynı eksene yerleştirilerek, aynı çaptaki emiş ve çıkış flanşları sayesinde tek boru hattı üzerine direkt olarak bağlanabilmektedir. Bu özel tasarımı sayesinde kompakt bir tesisat ve pompaj sistemi sağlar. Pompa yatakları kendi bastığı sıvı vasıtasıyla yağlanmaktadır.

GENEL ÖZELLİKLER

  • Maksimum kapasite 200 m³/saat
  • Maksimum basma yüksekliği 305 metre
  • Maksimum motor gücü 30 Kw
  • -20ºC ile 120ºC sıcaklık aralığında çalışabilme
  • Maksimum 25 bar çalışma basıncı
  • Komple paslanmaz parça opsiyonu
  • Üstün korumalı, pompaya entegre sıvı algı sensörü
  • John Crane mekanik salmastralı

GENEL ÖZELLİKLER

Mekanik Salmastra

Tüm Vansan-VIP serisi Çok kademeli In-line hidrofor pompalarında standart olarak John Crane marka mekanik salmastra kullanılmaktadır. Maksimum sızdırmazlık sağlayan uzun ömürlü ve bakım gerektirmeyen bir salmastradır.

Kaplin

İki parçalı özel kaplin dizaynı sayesinde montaj ve demontaj açısından kolaylık sağlanmıştır. Pompayı bağlı olduğu tesisattan sökmeden, elektrik motorunu rahatlıkla ayırmak mümkün olup servis kolaylığı sağlamaktadır.

Parçalar ve Yataklar

Çark ve difüzörler paslanmaz çelik olup istek halinde diğer tüm ıslak parçalar paslanmaz çelikten üretilebilir. Teflon çark aşınma bilezikleri ve paslanmaz çelik mil burçları aşınmaya karşı yüksek direnç sağlar.

OPSİYONEL ÜRÜN & ÖZELLİKLER
Frekans Konvertörlü In-Line Pompalar
Frekans Konvertörlü Motopomplar tercih edildiğinde ihtiyaca göre değişken devir özelliği ile enerji tasarrufu sağlanırken sistem ömrü de artmaktadır.

– Yüksek enerji tasarrufu
– Son derece sessiz çalışma
– Çok daha uzun ömür
https://nukeelektrik.com.tr/wp-content/uploads/2020/02/img_538da2280d415.png
Paslanmaz Giriş & Çıkış
Jeotermal oluşkan ve benzeri agresif sularda veya pompaların içme sularında kullanılması durumunda giriş ve çıkış bağlantıları da su gören tüm yüzeylerin dahil olmak üzere paslanmaz çelik olarak tercih edilmelidir.
https://nukeelektrik.com.tr/wp-content/uploads/2020/02/img_538da242e4796.png
In-Line Yangın Pompaları
Endüstriyel tesislerde ve konutlarda su ile yangın söndürme sistemlerine 20-100 metreküp/saat debi aralığında basınçlı su sağlayan “Vansan In-line Yangın Pompaları” NFPA setifikasına sahiptir.
https://nukeelektrik.com.tr/wp-content/uploads/2020/02/img_538da1fe92b5a.png
https://nukeelektrik.com.tr/wp-content/uploads/2020/02/2014-05-13-17_27_04.png

NO PARÇA ADI MALZEME
1A Slotlu Kademe Paslanmaz Çelik (AISI 304)
1B Ara Çanak Paslanmaz Çelik (AISI 304)
2 Fan Paslanmaz Çelik (AISI 304)
3 Emiş Haznesi Döküm (GG25), Paslanmaz Çelik (AISI304)
4 Motor-Pompa Bağlantı Parçası Döküm (GG25), Paslanmaz Çelik (AISI304)
5 Gerdirme Laması Paslanmaz Çelik (AISI304)
6 Kaplin Koruma Paslanmaz Çelik (AISI304)
7 Kamalı Mil Paslanmaz Çelik (AISI 420)
8 Kaplin Paslanmaz Çelik (AISI304)
9 Gerdirme Flanşı Paslanmaz Çelik (AISI304)
10 Gerdirme Saplaması Paslanmaz Çelik (AISI 420)
11 Mekanik Salmastra
12 Tapa Civatası Paslanmaz Çelik (AISI 303)
13-14 Hava Tahliye Vidası Paslanmaz Çelik (AISI 303)
15 İlk Kademe Dayama Somunu Paslanmaz Çelik (AISI 316)
16 Boy Ayar Parçası Paslanmaz Çelik (AISI 304)
17 Son Kademe Dayama Somunu Paslanmaz Çelik (AISI 316)
18 Kamalı Yatak Kömürü Silisyum Karbür (SiC)
19 Emiş Merkezleme Sacı Paslanmaz Çelik (AISI 304)
20 Boyun Halkası Teflon / Teflon
21 Gövde Borusu Paslanmaz Çelik (AISI 304)
22 Elastik Dayama Kauçuk
23 Dişli Rondela Paslanmaz Çelik (AISI 316)
24 Kaplin Sabitleme Pimi Paslanmaz Çelik (AISI 304)
25 Tahliye Tapası Paslanmaz Çelik (AISI 303)
26 Somun Paslanmaz Çelik (AISI 304)
27 Rondela Paslanmaz Çelik (AISI 304)
28 O-ring Kauçuk
29 O-ring Kauçuk
30 O-ring Kauçuk
31 Aşınma Bileziği Paslanmaz Çelik (AISI 304)
32 Somun Paslanmaz Çelik (AISI 304)
33 Rondela Paslanmaz Çelik (AISI 304)
34 Cıvata Paslanmaz Çelik (AISI 1050)
ÜRÜN KODU SİSTEMİ

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/code-system-inline.jpg
https://nukeelektrik.com.tr/wp-content/uploads/2020/02/vansan-nfpa-sertifikali-inline-yangin-pompasi-460x400-1.jpg
https://nukeelektrik.com.tr/wp-content/uploads/2020/02/yangin_hidroforu.jpg
  • Genel
  • Ürünler
  • Parçalar
  • Diğer Bilgiler
VIP FF – DİK MİLLİ IN-LİNE YANGIN POMPALARI

Vansan Toki Tipi In-line Yangın Pompaları uluslararası geçerli NFPA sertifikasına sahiptir. Her an kullanıma hazır yangınla mücadelede profesyonel  bir sistemdir.
Endüstriyel tesislerde, binalarda, yangın söndürme amaçlı olarak temiz suyu yeterli basınçta ve miktarda istenilen yere çıkarma uygulamalarına çözüm getirmek üzere tasarlanmıştır. Bu nedenle pompanın performansının ve malzemesinin çok önemli olduğu yangınla mücadele sistemin taleplere cevap verecek çok çeşitli tasarlanmıştır. Sistemin kontrol panosu yüksek ısıya dayanıklı malzemeden üretilmiştir.

Vansan Dik Milli In-line Yangın Pompaları aynı eksene yerleştirilerek, aynı çaptaki emiş ve çıkış flanşları sayesinde tek boru hattı üzerine direkt olarak bağlanabilmektedir. Bu özel tasarımı sayesinde kompakt bir tesisat ve pompaj sistemi sağlar.

Pompa yatakları kendi bastığı sıvı vasıtasıyla yağlanmakta olup, -20ºC ile +120ºC sıcaklıklar arasındaki sıvının basılmasında ve maksimum 25 bar işletme basıncına uygun olarak dizayn edilmiştir.

GENEL ÖZELLİKLER

  • Yangın söndürme
  • Düşük basınç uygulamaları
  • Yüksek basınç uygulamaları
  • Özel çözümler

Yangın Sistemi Elemanları
1 Ana Yangın Pompası
2 Jokey Pompa
3 Yedek Pompa
4 Test Programlı Yangın Hidroforu Panosu
5 Sesli ve Işıklı İkaz Alarmı
6 Manometre
7 Basınç Şalterleri
8 Şase
9 Kollektör
10 Selenoid Valf

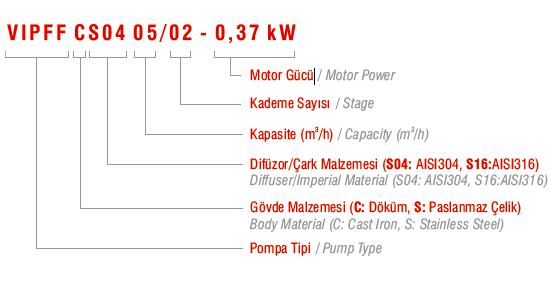

ÜRÜN KODU SİSTEMİ

https://nukeelektrik.com.tr/wp-content/uploads/2020/02/img_538ebfdec68f8.png
Yangın Pompaları
Su ile söndürme sistemlerine basınçlı su sağlayan, anma debi ve anma basınç değeri ile ifade edilen pompalardır. Pompaların basma yüksekliği, kapalı vanada (sıfır debi) çalışma noktasındaki basma yüksekliğinin en fazla %140’ı kadar ve %150 debide ise %65’inden küçük olmamalıdır. Bu tür pompalar istenen basınç değerini karşılamak koşuluyla, anma debi değerinin %130’u kapasitedeki sistem talepleri için kullanılabilir. Sistemde bir pompa kullanılması halinde aynı kapasitede yedek pompa olmalıdır. Birden fazla pompa olması halinde toplam kapasitenin en az %50’si yedeklenmek şartıyla yeterli sayıda yedek pompa kullanılacaktır.
Jokey Pompalar
Yangın söndürme sistemi boru hattının sürekli basınç altında tutulması ve kaçaklardan kaynaklanan basınç düşümü sırasında, ana pompaların sürekli devreye girmesini engellemek amacı ile kullanılır.
Pano Teknik Özellikleri
Her pompanın ayrı bir kumanda basınç şalteri olmalıdır. Basınç şalteri kumanda panosunun içine yerleştirilmiş, su darbelerine karşı korumalı, alt ve üst değerleri ayrı ayrı ve bağımsız olarak ayarlanabilir ve ayarlandıktan sonra kilitlenebilir özelliktedir.

Pompa kontrolü basınç ayarlı tam (otomatik başla – otomatik dur) veya yarı otomatik (otomatik başla – elle dur.) olarak yapılır.

Yangın hidrofor panolarında, sesli veya ışıklı alarm cihazı bulunur. Bu alarm cihazları ana pompalar devreye girdiğinde veya herhangi bir arıza meydana geldiğinde devreye girerek görevli personeli uyarır.

Yangın hidrofor panolarında test programı bulunur. İstenilen periyotlarda ayarlanarak pompaların devreye alınarak sistemin kontrolü sağlanır.
