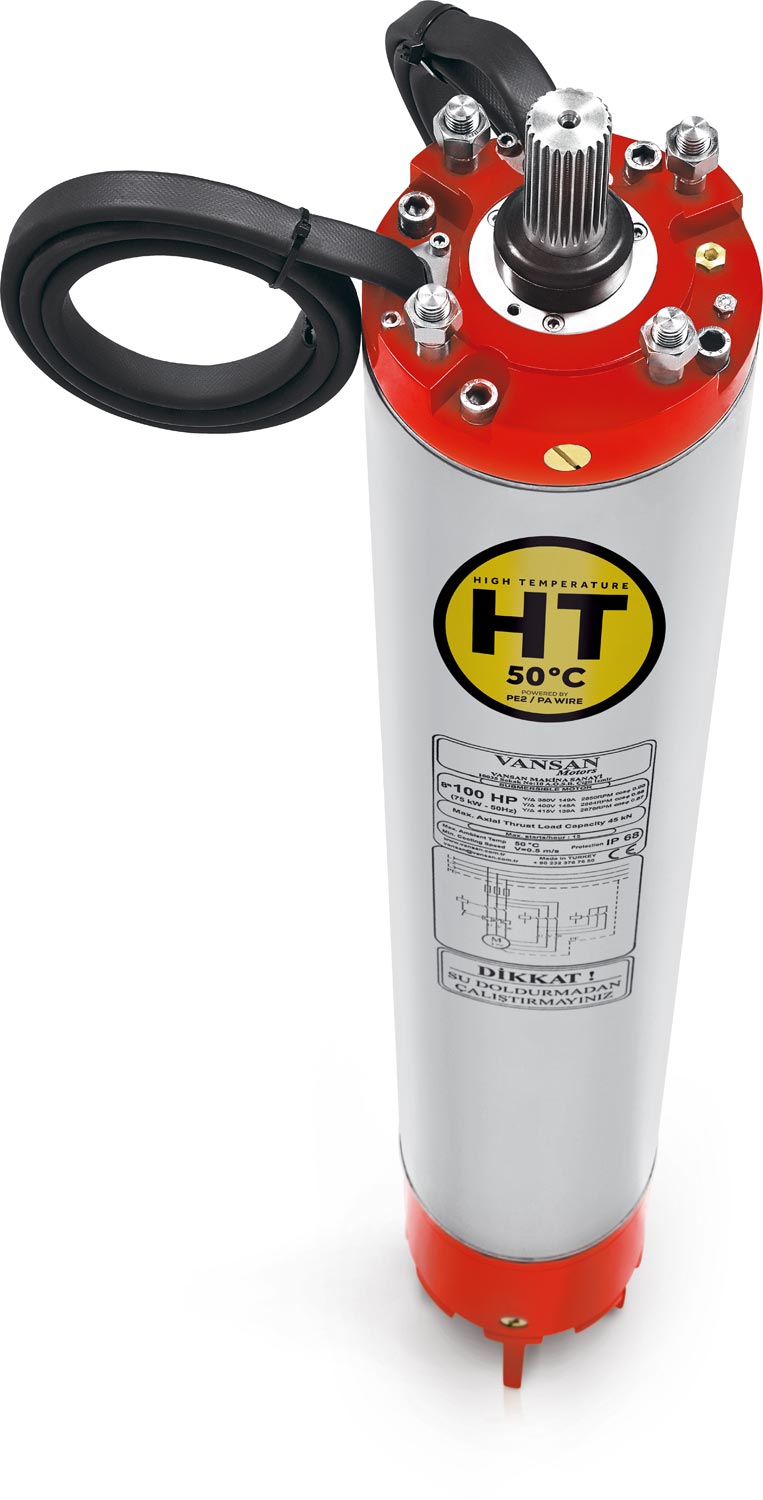

VSM HT DALGIÇ MOTORLAR (6”-7”-8”-10”)
PE2+PA izoleli tel ile sarılmış olan VSM HT Dalgıç Motorlar diğer dalgıç motor çeşitlerine göre üstün özellikler sergilemektedir. HT dalgıç motor, diğer dalgıç pompa motorlarına göre çok daha yüksek güçlere (yaklaşık 20% fazlasına) çıkabilmektedir. Bu motorlar 50°C kuyu suyu sıcaklığında da üstün performans göstermektedir. Ürün adında geçen “HT” kısaltması İngilizce’de yüksek sıcaklığın karşılığı olan “High Temperature”nin ilk harflerini temsil etmektedir.
ÜSTÜN ÖZELLİKLER

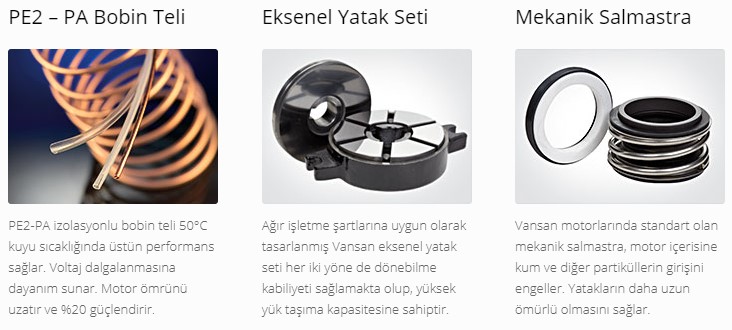

PE2 / PA izolasyonlu üstün kalite bobin teli
Normal motora göre %20 daha güçlü
50°C kuyu suyu sıcaklığında üstün performans
Voltaj dalgalanmalarına karşı yüksek dayanım
Daha uzun ömür
GENEL ÖZELLİKLER
- 220 kW’a kadar sarılabilir VSM motorlar
- Düşük işletme maliyeti ile yüksek verim
- Su ile soğutmalı sistem
- NEMA standartlarında üst flanş
- Paslanmaz çelik motor mil
- Korozyona dayanıklı, direnci yüksek
malzeme seçeneği
(AISI 304 – AISI 316 – Duplex – Bronz)
- 70°C maksimum su sıcaklığı opsiyonu
- Standart voltaj 380/460V – 50/60Hz (Voltaj toleransı ±%10’dur.)
- Frekans konvertörü ile istenen devirde çalıştırılabilme (30Hz üzerinde)
- Soft-Starter ile kalkışa uygun motor
- Saat yönünde ve tersi yönde çalışabilme
- Vansan Motorları tekrar sarılabilmesi özelliği ile ( PVC, PP ve PE2+PA bobin teli ) uzun yıllar hizmet verebilir.
- Yatay çalışabilme özelliği ile havuzlarda ve derinliğin fazla olmadığı keson kuyularda yatay olarak da rahatlıkla çalışabilir.
| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Bobinli stator | – |
| 1.1 | Sargı teli | PVC – P.P |
| 1.2 | Stator paketi | M350 |
| 1.3 | Stator gövdesi | AISI 304 |
| 2 | Rotor | – |

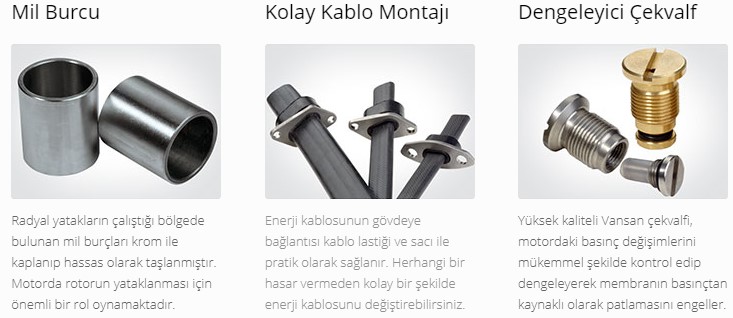

| 2.1 | Yatak mil gömleği | St 37 (crNi kaplama) |
| 2.2 | Balans halkası | St 37 |
| 2.3 | Bakır halka | Cu |
| 3 | Radyal yatak | Karbon |
| 4 | Üst yatak gövdesi | GG20-22 |
| 5 | İç bilezik | Bronz |
| 6 | Kum çanı | NBR_EPDM |
| 7 | İmbus civata | Inox |
| 8 | Bakır rondela | Cu |
| 9 | Mekanik salmastra üst parçası | AISI 420 |
| 10 | Mekanik salmastra | Seramik Karbon |
| 11 | Eksenel yatak kaması | AISI 420 |
| 12 | Eksenel karbon yatak | Antimuan Karbon |
| 13 | Mil segmanı | St 37 |
| 14 | Eksenel yatak gövdesi tespit saplaması | Inox |
| 15 | Alt yatak gövdesi | GG20-22 |
| 16 | Eksenel yatak taşıyıcı | GG20-22 |
| 17 | Eksenel yatak bilya merkezleyici | St 37 (Cr+3 kaplama) |
| 18 | Eksenel yatak bilya | Inox |
| 19 | Eksenel yatak segmenti | AISI 420 |
| 20 | Eksenel yatak O-ring | NBR 70 |
| 21 | Eksenel yatak gövdesi | GG20 |
| 22 | Bakır rondela | Cu |
| 23 | Alt gövde saplama bağlantı somunu | Inox |
| 24 | Eksenel yatak ayar civatası | Inox |
| 25 | Membran lastiği | NBR-EPDM |
| 26 | Membran gövdesi | GG22 |
| 27 | İmbus civata | Inox |
| 28 | Çekvalf | Bronz |
| 29 | O-ring | NBR 70 |
| 30 | Kablo çıkış lastiği | NBR |
| 31 | Kablo çıkış lastiği baskı sacı | AISI 304 |
| 32 | Pompa motor somunu | Inox |
| 33 | Kör tapa | Bronz |
| 34 | Eksenal yatak pimleri | Inox |

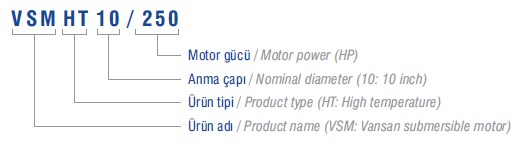

ÜRÜN KODU SİSTEMİ
