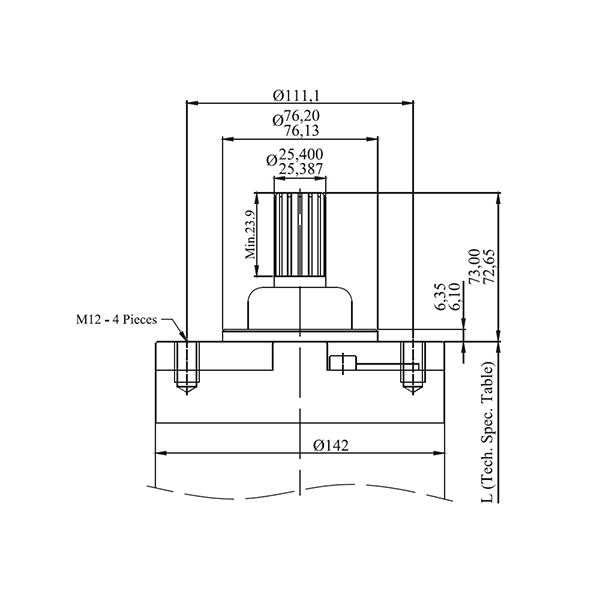

- Motor Ölçüleri
- Parçalar
- Diğer
GENEL BİLGİ
VSM KAPSÜLLÜ DALGIÇ MOTORLAR (ENMOT)
Vansan VSM Kapsüllü Dalgıç Pompa Motoru 6″ olarak üretilmektedir. Encapsulated motorlar (Kapsüllü Motor) az maliyetle kısa sürede tamir imkanı sunması özelliğiyle dünyada kabul gören dalgıç motordur. Motor bobinajın stator maliyetinden düşük olması nedeniyle Türkiye’de çok tercih edilmiyorken, üretici olmanın avantajı ile Vansan bu fiyatları dengeleyerek tercih edilen bir ürün olarak sunmaktadır.

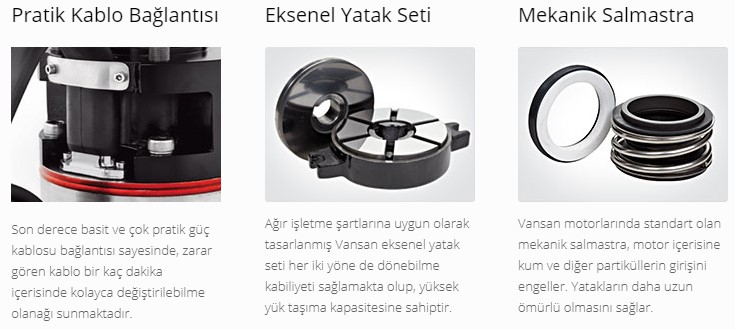

Normal motorlarda çıkış kablosunun zedelenmesi halinde üst yatak gövdesi sökülerek kablo eklerinin yeniden yapılması gerekmekte iken, kapsüllü motorlarda kullanılan pratik soket sayesinde zarar gören kablonun değişimi bir kaç dakika içinde kolayca gerçekleştirilebilmektedir. Üstelik bu işlemin yapılması için bir elektrik teknikerine de ihtiyaç yoktur.
ÖZELLİKLER
- Paslanmaz çelik motor gövdesi ve mili
- Üst ve alt yatak gövdeleri dökme demir ( GG25 )
- Yüksek kapasiteli yatak seti
- Standart mekanik salmastra ( SiC-SiC )

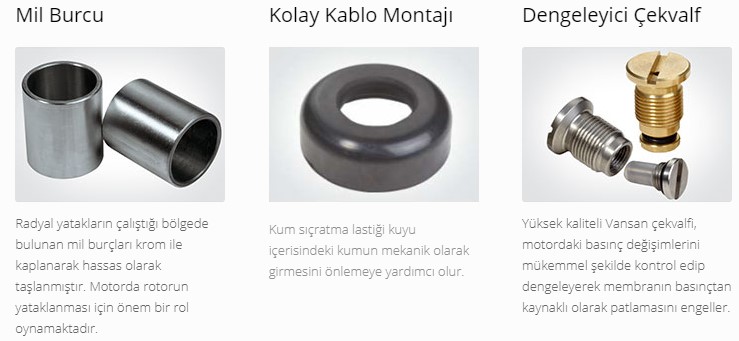

- Kum sıçratma lastiği koruyuculu
- Basınç dengeleyici çekvalf
- F izolasyon sınıfı, IP68 koruma sınıfı
- Pratik soket bağlantılı besleme kablosu ( 4m )
- D.O.L ve star/delta çalışabilme özelliği
ÇALIŞMA LİMİTLERİ
- Çalışma voltajı nominal voltajın ±10%’dur
- Maksimum 35°C kuyu suyu sıcaklığı ve 0.16 m/s akış hızı
- Maksimum yol verme/start 20/h – D.O.L
- Maksimum montaj derinliği 350m
- Dik ve yatay çalışabilme özelliği
| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Bobinli stator | – |
| 1.1 | Sargı teli | PVC – P.P |
| 1.2 | Stator paketi | M350 |
| 1.3 | Stator gövdesi | AISI 304 |
| 2 | Rotor | – |
| 2.1 | Yatak mil gömleği | St 37 (crNi kaplama) |
| 2.2 | Balans halkası | St 37 |
| 2.3 | Bakır halka | Cu |
| 3 | Radyal yatak | Karbon |
| 4 | Üst yatak gövdesi | GG20-22 |
| 5 | İç bilezik | Bronz |
| 6 | Kum çanı | NBR_EPDM |
| 7 | İmbus civata | Inox |
| 8 | Bakır rondela | Cu |
| 9 | Mekanik salmastra üst parçası | AISI 420 |
| 10 | Mekanik salmastra | Seramik Karbon |
| 11 | Eksenel yatak kaması | AISI 420 |
| 12 | Eksenel karbon yatak | Antimuan Karbon |
| 13 | Mil segmanı | St 37 |
| 14 | Eksenel yatak gövdesi tespit saplaması | Inox |
| 15 | Alt yatak gövdesi | GG20-22 |
| 16 | Eksenel yatak taşıyıcı | GG20-22 |
| 17 | Eksenel yatak bilya merkezleyici | St 37 (Cr+3 kaplama) |
| 18 | Eksenel yatak bilya | Inox |
| 19 | Eksenel yatak segmenti | AISI 420 |
| 20 | Eksenel yatak O-ring | NBR 70 |
| 21 | Eksenel yatak gövdesi | GG20 |
| 22 | Bakır rondela | Cu |
| 23 | Alt gövde saplama bağlantı somunu | Inox |
| 24 | Eksenel yatak ayar civatası | Inox |
| 25 | Membran lastiği | NBR-EPDM |
| 26 | Membran gövdesi | GG22 |
| 27 | İmbus civata | Inox |
| 28 | Çekvalf | Bronz |
| 29 | O-ring | NBR 70 |
| 30 | Kablo çıkış lastiği | NBR |
| 31 | Kablo çıkış lastiği baskı sacı | AISI 304 |
| 32 | Pompa motor somunu | Inox |
| 33 | Kör tapa | Bronz |
| 34 | Eksenal yatak pimleri | Inox |

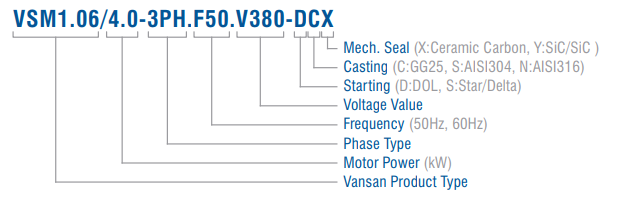

ÜRÜN KODU SİSTEMİ
